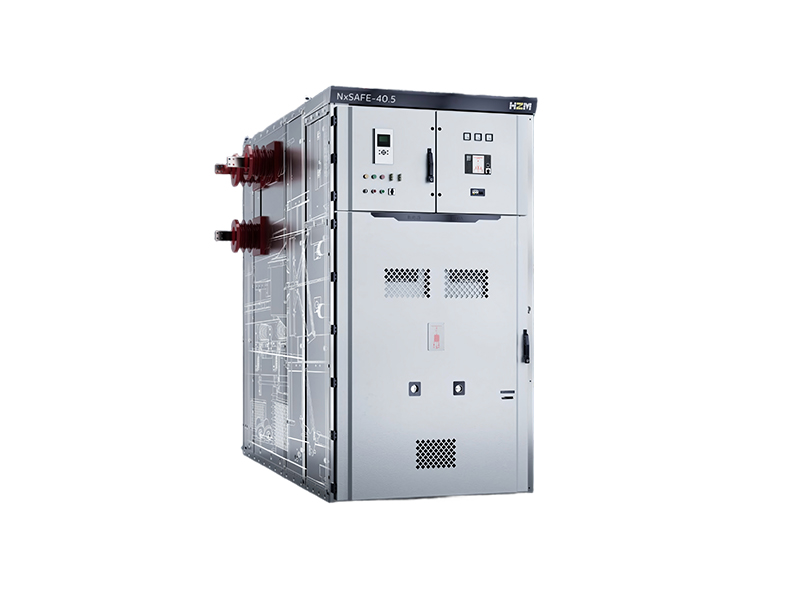

NXSAFE-40.5 Peralatan Pencawang Logam Tertutup AC Alih Keluar Untuk Dalaman

NXSAFE-40.5 ialah peralatan pencawang logam tertutup alih keluar untuk pemasangan dalaman, sesuai untuk sistem 33kV, 35kV dan 40.5kV. Ia merupakan peralatan pencawang matang yang telah diuji jenis dan mematuhi piawaian teknikal bersatu, memenuhi keperluan standard IEC 62271-200, GB/T3906, GOST 1516.3-96 dan lain-lain.

Peralatan ini mewarisi reka bentuk klasik NXSAFE. Reka bentuk ruang bas yang unik memenuhi keperluan standard rantau yang berbeza melalui struktur teknikal yang bersatu, memanfaatkan kelebihan penebat udara (bukan penebat komposit). Ia sesuai untuk aplikasi seperti solar fotovoltaik, kuasa angin, pencawang grid awam dan industri berat & kimia.

Peralatan pencawang dibahagikan secara fungsional kepada ruang pemutus litar, ruang bas, ruang kabel dan ruang voltan rendah. Kabinet dan ruang diperbuat daripada keluli bersalut zink-aluminium berkekuatan tinggi dan tahan kakisan. Semua ruang dibumikan dengan selamat, dan keseluruhan reka bentuk kabinet telah lulus ujian jenis tahan arka, memastikan keselamatan kakitangan operasi dan penyelenggaraan.

Peralatan pencawang menggunakan komponen utama Hertzman prestasi tinggi penuh, memastikan operasi berterusan dan mengurangkan kehilangan bekalan kuasa.

Peralatan ini mempunyai fungsi saling kunci "lima pencegahan": mencegah menolak/menarik troli pemutus litar semasa beroperasi, mencegah mengoperasikan pemutus litar secara salah, mencegah menutup pemutus litar apabila suis bumi tertutup, mencegah memasuki ruang hidup, dan mencegah menutup suis bumi apabila hidup.

Falsafah reka bentuk kabinet adalah berdasarkan memaksimumkan keselamatan kakitangan operasi dan penyelenggaraan.

Ini adalah peralatan pencawang logam tertutup dengan tahap perlindungan IP4X. Ruang bas, ruang kabel dan ruang pemutus litar adalah ruang bebas dengan saluran pelegaan tekanan berasingan. Setiap ruang voltan tinggi dilengkapi dengan plat pelegaan tekanan ke atas di bahagian atas, memastikan dalam kesalahan arka dalaman, ruang bersebelahan tidak terjejas, melindungi peralatan dan kakitangan.

Struktur kabinet, ruang, kunci pintu dan komponen direka tahan arka, memastikan keselamatan kakitangan di luar kabinet dalam keadaan kesalahan arka dalaman.

Tahap ruang: PM (tertutup logam, dibumikan berterusan).

Penutup keselamatan dipasang di hadapan kotak sentuh, melindungi kakitangan penyelenggaraan.

Semua operasi normal peralatan pencawang — membuka/menutup pemutus litar, menggerakkan troli pemutus litar ke kedudukan kerja atau ujian/pengasingan, membuka/menutup suis bumi — boleh dilakukan dengan pintu ruang pemutus litar ditutup.

Mekanisme saling kunci "lima pencegahan" penuh berkesan mencegah pengoperasian salah.

Semua pintu boleh bergerak dibumikan dengan selamat.

Suis bumi penutupan pantas dengan keupayaan penutupan litar pintas tahap E2 disediakan.

Kabinet mempunyai tahap perlindungan IP4X dan dilengkapi dengan tingkap pemerhatian hadapan dan belakang, membolehkan pengendali memerhatikan status pemutus litar, kedudukan troli, status simpanan tenaga mekanisme, kedudukan suis bumi dan status terminal kabel.

Syarat Pemasangan: Pemasangan dalaman, udara tanpa pencemaran teruk

Suhu Persekitaran:-25 hingga +40°C

Kelembapan Relatif Purata Harian Maksimum:95%

Kelembapan Relatif Purata Bulanan Maksimum:90%

Ketinggian Maksimum:1000m

Keamatan Gempa Maksimum:8 darjah

Apabila kondensasi berlaku, pengawal suhu dan kelembapan serta pemanas (atau pengawal kelembapan jenis kondensasi) perlu dihidupkan. Apabila ketinggian pemasangan melebihi 1000 meter, perlu berunding dengan pengilang untuk mengambil langkah penebatan dipertingkat. Apabila suhu persekitaran melebihi 40°C, faktor penurunan mesti disahkan dengan pengilang.

Faktor Pembetulan Ketinggian:

Prestasi penebatan udara berkurangan dengan peningkatan ketinggian. Oleh itu, dalam keadaan ketinggian tinggi, faktor ini mesti dipertimbangkan untuk kesan pada penebatan luaran peralatan pencawang. Penebatan dalam ruang pemaduan tidak terjejas kerana keupayaan penebatannya dipastikan oleh vakum.

Jika peralatan pencawang dipasang di kawasan melebihi 1000 meter, kesan ketinggian mesti dipertimbangkan semasa fasa reka bentuk komponen penebat. Dalam kes ini, faktor pembetulan mesti digunakan, yang boleh didapati dalam carta. Carta ini berdasarkan standard GB/T 11022 dan IEC 60694.

Sebagai contoh, pada ketinggian 2000 meter, nilai Ka mengikut carta ialah 1.13. Mengikut standard, ujian voltan tahanan frekuensi kerja dilakukan pada 95 × 1.13 = 107 kV/min.

NXSAFE direka dengan sistem saling kunci kesilapan operasi yang lengkap untuk mencegah pengoperasian salah yang mungkin dan bahaya serta akibat serius yang mungkin berlaku.

NXSAFE-40.5 terdiri daripada kabinet tetap dan troli alih keluar lantai. Kabinet tetap direka mengikut fungsinya, dibahagikan kepada ruang fungsi berbeza.

Sarung dan Ruang

Sarung peralatan pencawang diperbuat daripada keluli bersalut zink-aluminium 2mm berkekuatan tinggi, dipasang dengan bolt atau paku keling berkekuatan tinggi. Keseluruhan proses pemasangan dikawal sepenuhnya oleh CNC, memastikan ketepatan dan konsistensi tinggi. Unit berfungsi menggunakan pemasangan modular, semua unit berfungsi dibumikan dengan selamat. Pintu kabinet diperbuat daripada keluli tergulung sejuk bersalut serbuk. Tahap perlindungan keseluruhan kabinet ialah IP4X, manakala tahap perlindungan apabila pintu ruang pemutus litar dibuka ialah IP2X.

Ruang Fungsi Peralatan Pencawang

Termasuk ruang troli, ruang bas, ruang kabel dan ruang voltan rendah, semua ruang adalah klasifikasi ruang tahap PM. Ruang troli, ruang bas dan ruang kabel masing-masing mempunyai saluran pelegaan tekanan bebas. Dalam keadaan normal, ruang ini tertutup ke tahap perlindungan yang sama seperti kabinet. Plat pelegaan tekanan dipasang di bahagian atas kabinet voltan tinggi; dalam kesalahan arka dalaman, gas suhu tinggi dan tekanan tinggi membuka plat pelegaan, mencapai pelegaan tekanan selamat.

Troli

Troli boleh dilengkapi dengan pemutus litar vakum, pemutus litar SF6, pengubah voltan dan komponen lain, atau boleh dilengkapi dengan konduktor kuprum sebagai troli pengasing. Lengan bergerak dan sentuhan bentuk bunga dipasang pada tiang pemutus litar. Apabila troli pemutus litar berada dalam kedudukan kerja, sentuhan tubular menyambung dengan sentuhan tetap, membentuk sambungan elektrik yang boleh dipercayai; peralatan lain juga begitu. Sambungan isyarat, perlindungan, kawalan dan komunikasi antara peralatan pencawang dan pemutus litar dicapai melalui penyambung sekunder boleh cabut dipasang pada pemutus litar dan soket sekunder sepadan dalam peralatan pencawang.

Untuk memastikan keseimbangan antara kekuatan penebatan dan ruang lebar kabinet, kabinet NXSAFE-40.5 menggunakan reka bentuk kotak sentuh berpaten (No. Paten: 2021I15527898: Kotak sentuh, struktur tetapan dan peralatan pencawang) dan kaedah pengagihan bas berpaten (No. Paten: 202421234491: Peralatan pencawang 40.5kV tanpa papan pemisah penebat). Ini memastikan kesesuaian ruang dalaman ruang bas dan susunan bas.

Susunan bas menggunakan konfigurasi "tersisih pepenjuru", menjimatkan ruang dan memastikan jarak antara fasa tidak kurang daripada 300mm. Ini memenuhi keperluan kekuatan penebatan standard GB3906 dan IEC62271-200, tanpa perlu memasang papan pemisah penebat antara fasa, sambil memastikan lebar keseluruhan kabinet tidak melebihi 1400mm.

Menggunakan bas segi empat tepat bersudut bulat berpecah atau bas bentuk D. Bas utama disambungkan melalui kabinet dalam struktur sambungan berterusan tunggal, manakala bas cabang ditetapkan ke bas utama melalui kotak sentuh tetap. Untuk beban arus tinggi, dua atau lebih bas disambungkan selari. Bas cabang disambungkan dalam kotak sentuh melalui bolt ke kotak sentuh tetap dan bas utama.

Suis bumi pantas HIES-40.5, dilengkapi dengan mekanisme operasi manual dan mekanisme saling kunci kabinet untuk operasi terkoordinasi; boleh dilengkapi dengan elektromagnet penguncian dan suis bantu.

Menggunakan penangkap kilat zink oksida tanpa jurang, dengan ciri-ciri tak linear yang sangat baik, voltan sisa rendah, keupayaan penyerapan tenaga tinggi. Arus bocor pada voltan kerja kurang daripada 1 mA. Sarung diperbuat daripada getah silikon terlindung, dengan rintangan penuaan, parameter stabil dan prestasi tahan kotoran.

Menolak troli pemutus litar dari kedudukan ujian/pengasingan ke kedudukan kerja (dengan susunan suis bumi)

1. Masukkan pin penentuan kiri dan kanan mekanisme kemajuan pemutus litar ke dalam lubang penentuan yang ditetapkan.
2. Lipat kedua-dua pemegang ke atas.
3. Langsungkan komponen saling kunci suis bumi ke kanan untuk menyekat lubang operasi suis bumi.
4. Sambungkan penyambung sekunder dengan betul dan tutup pintu kabinet.
5. Tarik hujung penguncian ke kiri, tekan penutup lubang operasi; masukkan pemegang, pusing mengikut arah jam untuk menggerakkan troli ke hadapan kira-kira 610 mm.
6. Apabila troli pemutus litar tiba di kedudukan kerja, kopling mekanisme kemajuan akan terlepas secara automatik. Hanya pada masa ini pemegang boleh dikeluarkan. Penutup lubang akan melantun semula dan menutup secara automatik (jika penutup lubang tidak melantun semula secara automatik, bermakna troli pemutus litar belum tiba di kedudukan kerja).

Menarik troli pemutus litar dari kedudukan kerja ke kedudukan ujian/pengasingan

1. Pusing butang pemutus kecemasan pada pintu kabinet ke kanan kira-kira 45 darjah, pastikan pemutus litar berada dalam kedudukan terbuka (OFF).
2. Buka kunci pintu: lepaskan kunci gantung dan tarik batang penguncian ke kiri kira-kira 45 mm.
3. Tekan penutup lubang operasi, masukkan pemegang, pusing lawan arah jam untuk menggerakkan troli ke belakang kira-kira 610 mm.
4. Apabila troli pemutus litar tiba di kedudukan ujian, kopling akan terlepas secara automatik, penutup lubang akan melantun semula ke kedudukan tertutup.

Operasi pemutus manual kecemasan

Dalam keadaan kegagalan litar kawalan menyebabkan pemutus litar kehilangan kuasa kawalan, dan dalam situasi khas di mana pemutus litar mesti diputus, pengendali boleh melakukan pemutus manual kecemasan dari hadapan kabinet. Semasa operasi normal, dilarang menggunakan tuil pemutus manual untuk pemutus manual.

Penyelenggaraan Harian

1. Bersihkan peralatan pencawang dengan teliti, terutamanya permukaan komponen penebat. Jika pencemaran garam atau kulat ditemui, gunakan kain lembut untuk menghilangkan bahan cemar.
2. Jika terdapat kotoran minyak pada permukaan produk, lap dengan kain lembut yang direndam dengan sedikit pembersih alkali isi rumah, kemudian lap kering dengan kain bersih.
3. Periksa skru sambungan litar dan sambungan bumi dipasang ketat.
4. Lapisi gris pada titik sentuhan, komponen alih keluar dan bahagian penghantaran saling kunci.

Penyelenggaraan Pemutus Litar Vakum

Pemutus litar VHZ4 direka mudah dan boleh dipercayai. Sepanjang hayatnya, tiang tertutup dan ruang pemaduan vakum tidak memerlukan penyelenggaraan, manakala mekanisme operasi dan komponen elektrik memerlukan penyelenggaraan minimum. Penyelenggaraan bertujuan untuk menangani masalah haus komponen dan penuaan, yang bergantung pada keadaan persekitaran, kekerapan operasi, masa penggunaan dan bilangan pembukaan litar pintas. Sebelum melaksanakan sebarang penyelenggaraan, pemutus litar mesti berada dalam kedudukan terbuka, mekanisme operasi spring mesti dalam keadaan dilepaskan, dan semua sumber kuasa (litar primer dan bantu) mesti diputus, memastikan tiada risiko penyambungan semula. Selang pemeriksaan ditakrifkan sebagai satu tahun operasi atau 2500 operasi, mana yang lebih awal. Dalam keadaan operasi yang teruk atau luar biasa (seperti pencemaran teruk), selang pemeriksaan harus dipendekkan.
