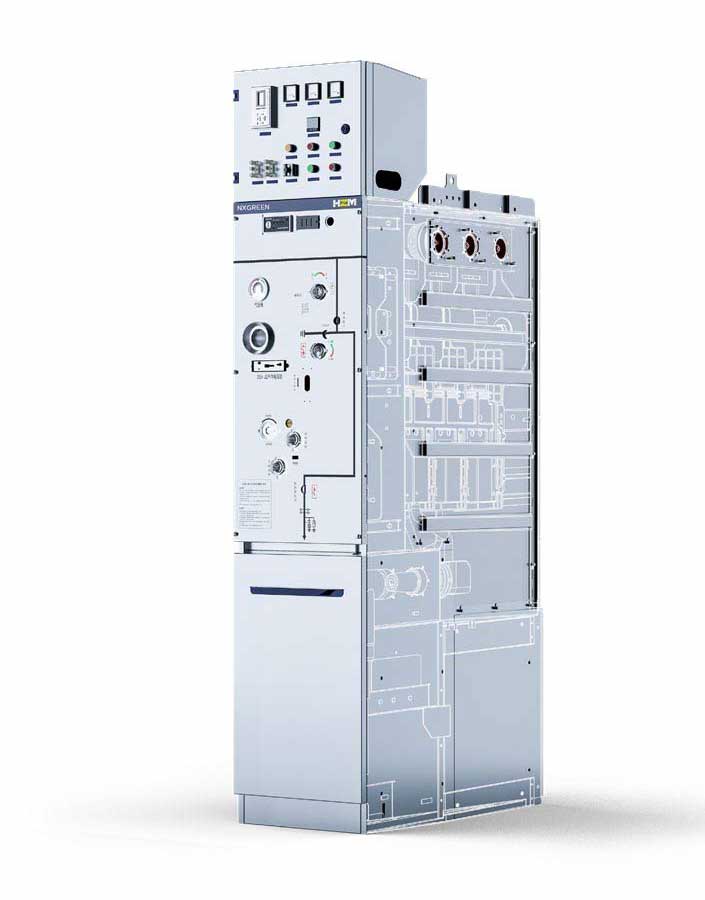

NXGREEN-12 Peralatan Pensuisan Berpenebat Udara Kering Mesra Alam
Berdasarkan teknologi alternatif SF6, menggunakan udara kering bersih sebagai medium penebat, nilai GWP kurang daripada 1.0, tidak mengandungi gas fluorinasi. Reka bentuk tangki gas kimpalan kedap udara keluli tahan karat berpenebat penuh memastikan bahagian hidup primer tidak terjejas dan tidak terganggu oleh keadaan persekitaran luaran. Sesuai untuk sistem pengagihan kuasa sekunder grid awam dan rangkaian pengagihan kuasa perindustrian.
Gambaran Produk
NXGREEN-12 Peralatan Pensuisan Mesra Alam
Peralatan pensuisan berpenebat gas mesra alam NXGREEN adalah peralatan pensuisan tertutup logam satu bar bas tiga fasa dalaman berpenebat gas yang telah diuji jenis dan mesra alam. Ia menggunakan udara kering bersih sebagai medium penebat, tidak mengandungi SF6 atau gas fluorinasi lain, dan merupakan penyelesaian mesra alam hijau dengan nilai potensi pemanasan global (GWP) kurang daripada 1.0.
Udara kering bersih berasal dari komponen atmosfera semula jadi, tidak mengandungi gas fluorinasi, mempunyai prestasi penebatan yang baik dan kestabilan. Semasa pembuatan dan operasi peralatan, sama ada dalam keadaan normal atau dengan kehadiran arka, kelembapan atau faktor lain, dan semasa sebarang proses penguraian atau penukaran, ia tidak menghasilkan bahan toksik atau berbahaya kepada manusia atau alam sekitar.
Kami menghadapi pelbagai cabaran setiap hari - kemajuan teknologi yang pantas, tekanan alam sekitar, ketibaan era digital, dan permintaan untuk pembuatan yang cekap dan hijau. Hertzman mengambil cabaran ini sebagai daya penggerak, mendorong pencarian dan pemahaman kami tentang teknologi kejuruteraan. Melalui produk, perkhidmatan dan penyelesaian elektrik dan digital yang luar biasa, kami berdiri bersama rakan kongsi untuk menangani cabaran ini.
Dengan kebangkitan rangkaian pengagihan kuasa kebolehpercayaan tinggi, tenaga boleh diperbaharui, mobiliti tenaga baru dan mikro grid, masalah teknikal baru timbul bersama penyelesaiannya. Sebagai tindak balas kepada cabaran ini dalam sektor tenaga dan tenaga baru, sistem pengurusan tenaga DAVIDCLOUD Hertzman bersama komponen pintar sokongan menyediakan penyelesaian komprehensif untuk menghadapi cabaran ini bersama pelanggan kami.
Kelebihan Udara Kering Bersih sebagai Medium Penebat
- Tiada SF6, mengurangkan pelepasan karbon sepanjang kitaran hayat
- Memastikan keselamatan kakitangan dan aset
- Menyokong objektif hijau dan rendah karbon pelanggan
- Menyediakan prestasi elektrik yang stabil, selamat dan boleh dipercayai
Piawaian Kualiti dan Pengurusan Produk
NXGREEN mematuhi piawaian GB Negara China sedia ada dan piawaian IEC. Versi pemiawaian Grid Negara NXGREEN memenuhi keperluan pemiawaian tersuai Syarikat Grid Negara China. Versi peralatan lengkap automasi NXGREEN memenuhi keperluan standard peralatan automasi peralatan pensuisan berpenebat gas mesra alam Grid Kuasa Selatan China. Produk boleh disesuaikan mengikut peraturan negara dan wilayah yang berbeza.
Sistem Jaminan Kualiti ISO
Sistem pengurusan kualiti yang diperakui ISO, memastikan kawalan kualiti proses lengkap dari reka bentuk hingga pengeluaran.
Kimpalan Robot dan Ujian Kekedapan Udara
Menggunakan teknologi kimpalan robot maju, memastikan ketepatan tinggi kimpalan tangki gas dan kekedapan udara yang sangat baik.
Ujian Penebatan dan Pelepasan Separa
Ujian penebatan menyeluruh dan ujian pelepasan separa, memastikan prestasi elektrik dan kebolehpercayaan keselamatan produk di bawah pelbagai keadaan operasi.
Ujian Break-in dan Status Operasi Suis
Ujian break-in menyeluruh pada peralatan suis, mengesahkan kebolehpercayaan dan ketahanannya di bawah keadaan operasi sebenar.
Parameter Teknikal
Parameter Teknikal Utama
| Item | Unit | Kabinet Pemutus Litar |
|---|---|---|
| Voltan Kadar | kV | 12 |
| Voltan Tahanan Frekuensi Kuasa | kV | 42/48 |
| Voltan Tahanan Impuls Kilat | kV | 75/85 |
| Arus Kadar | A | 630/1250 |
| Arus Tahanan Masa Pendek Litar Utama | kA/s | 20/4 |
| Arus Pemutusan Litar Pintas | kA | 20/25 |
| Arus Beban Aktif | kA | 50/63 |
| Kapasiti Pengatupan Litar Pintas Kadar | kA | 50 (5 kali) |
| Kelas Suis Bumi | E2 | |
| Hayat Elektrik | kali | 10000/5000 |
| Hayat Mekanikal | kali | 3000/3000 |
| Suis Pengasingan/Bumi | O-0.3s-CO-3min-CO |
Pematuhan Standard
| Penerangan | Standard IEC | Kategori | Standard GB/T |
|---|---|---|---|
| Unit Fungsian dan Peralatan Pensuisan | IEC 62271-200 IEC 62271-1 |
LSC2A | GB/T 3906 GB/T 11022 |
| Kelas Tahanan Arka Dalaman | IEC 62271-200 | IAC AFLR | GB/T 3906 |
| Suis Bumi | IEC 62271-102 | E2 | GB/T 1985 |
| Suis Pengasingan | IEC 62271-102 | MO | GB/T 1985 |
| Pemutus Litar | IEC 62271-100 | M1, E2 | GB/T 1984 |
| Pengubah Arus | IEC 60044-1 | GB/T 1208 | |
| Pengubah Voltan | IEC 60044-2 | GB/T 1207 | |
| Peranti Paparan Talian Hidup Voltan Tinggi | IEC 61958 | DL/T 538 | |
| Sistem Pengesanan Voltan | IEC 61243-5 | IEC 61243-5 | |
| Perlindungan Terhadap Sentuhan Tidak Sengaja, Benda Asing dan Air | IEC 60529 | GB/T 4208 |
Keadaan Persekitaran Operasi
Suhu Persekitaran
-5°C hingga +40°C (pilihan: -25°C; apabila arus operasi dikurangkan, sehingga +55°C)
Suhu purata 24 jam: +35°C
Ketinggian Pemasangan
Ketinggian pemasangan maksimum (atas paras laut): 1000m
Penggunaan pada ketinggian lebih tinggi boleh disediakan mengikut permintaan, tertakluk kepada perundingan dengan pengilang
Jenis Gas Penebat
Udara kering bersih
Tekanan kadar pada +20°C: 0.02MPa
Arus Operasi Berterusan
Nilai arus operasi berterusan yang dibenarkan berdasarkan suhu persekitaran maksimum
Arus kadar boleh diselaraskan berdasarkan suhu persekitaran maksimum
Ciri Teras
Kelebihan Reka Bentuk Teras
Reka Bentuk Bebas Penyenggaraan
Reka bentuk tangki gas kimpalan kedap udara keluli tahan karat berpenebat penuh memastikan bahagian hidup primer tidak terjejas dan tidak terganggu oleh keadaan persekitaran luaran. Reka bentuk aerodinamik memastikan operasi bebas penyenggaraan litar utama sepanjang hayat perkhidmatannya. Reka bentuk terminal kabel terlindung digabungkan dengan konsep bebas penyenggaraan memastikan kemudahan penggunaan sepanjang kitaran hayat kabinet. Tiada pengisian semula gas diperlukan sepanjang hayat perkhidmatan penuh.
Mudah Dipasang
Unit fungsi padat menjimatkan ruang dan mudah diangkut. Unit dipasang secara berurutan dengan laluan pemasangan padat, sangat sesuai untuk lokasi yang mempunyai ruang terhad seperti substesen luar atau terowong angin. Ruang kabel yang luas memudahkan pemasangan kabel. Reka bentuk kabinet bar bas piawai membolehkan pemasangan kabinet pantas dan mudah. Sambungan kabel busing kon luaran mengikut reka bentuk piawai untuk sambungan kabel yang mudah.
Mudah Dioperasi
Memudahkan penyenggaraan dan operasi unit fungsi. Antara muka mesin-manusia yang mesra pengguna menjadikan kabinet mudah digunakan. Mekanisme interlock yang direka dengan baik memastikan prosedur operasi yang betul. Reka bentuk boleh dikembangkan.
Tumpuan pada Keselamatan
Reka bentuk kabinet yang diuji jenis memenuhi keperluan persekitaran elektrik yang ketat. Reka bentuk berpenebat penuh tertutup sepenuhnya dengan sistem primer dimeterai sepenuhnya di dalam tangki gas, menghalang sentuhan tidak sengaja. Saluran pelepasan tekanan untuk kesalahan arka dalaman. Suis pembumian fungsi gabungan sisi bar bas menggunakan pemutus vakum untuk pengatupan dan arus pembumian. Interlock operasi menyeluruh memastikan operasi dan penyenggaraan yang selamat. Pemantauan suhu penyambung kabel pilihan.
Kepintaran Baru
Dilengkapi dengan teknologi digital Hertzman, mampu dikawal dari jauh, mempunyai fungsi komunikasi, dan boleh disambungkan ke awan operasi dan penyenggaraan kuasa DAVIDCLOUD Hertzman atau sistem lain. Mengintegrasikan teknologi pemantauan keadaan dalam talian dan automasi pengagihan kuasa, menyokong sistem automasi rangkaian pengagihan.
Kelas Tahanan Arka Dalaman
Tangki gas memenuhi keperluan sistem peralatan dimeterai bertekanan standard IEC62271-1 dan GB/T11022. Tangki diisi dengan udara kering bersih sebagai medium penebat. Tiada pengisian gas di tapak diperlukan, dan di bawah keadaan operasi normal, tiada pengisian semula diperlukan semasa hayat perkhidmatannya. Kelas tahanan arka dalaman sepadan dengan aras kesalahan arka AFLR, dengan arus ujian 20kA dan tempoh 0.5s. Sekiranya berlaku kesalahan arka dalaman, gas boleh dilepaskan dengan selamat ke bawah melalui injap pelepasan tekanan.
Kelebihan Reka Bentuk
Reka Bentuk Struktur
Reka Bentuk Berpenebat Penuh Dimeterai Sepenuhnya
Peralatan pensuisan menggunakan reka bentuk tangki gas kimpalan kedap udara keluli tahan karat berpenebat penuh dimeterai sepenuhnya, memastikan bahagian hidup primer dimeterai sepenuhnya di dalam tangki gas, tidak terjejas oleh keadaan persekitaran luaran (seperti kelembapan, habuk, gas menghakis, dll.). Reka bentuk ini bukan sahaja meningkatkan kebolehpercayaan peralatan tetapi juga mengurangkan keperluan penyenggaraan dengan ketara.
Kebolehkembangan Modular
NXGREEN adalah peralatan pensuisan berpenebat penuh yang boleh dikembangkan, membolehkan penambahan unit fungsi baru dari sisi kiri atau kanan. Unit padat boleh digabungkan untuk menyesuaikan aplikasi dengan ruang yang sangat terhad. Pelbagai skim gabungan memenuhi keperluan pelanggan yang pelbagai, dan menyediakan pengembangan dua sisi untuk menyesuaikan keperluan masa depan.
Susun Atur Ruang Kabel
Pintu ruang kabel hanya boleh dibuka apabila suis pengasingan dibuka dan dibumikan. Serasi dengan busing kabel Jenis C mengikut standard IEC 60137. Dilengkapi dengan bolt M16. Sesuai untuk terminal kabel jenis siku dan jenis T. Termasuk pendukung kabel standard. Pilihan palam meterai kabel. Pilihan pintu kabel menonjol (memerlukan peningkatan kedalaman ruang kabel). Pilihan pintu kabel dengan tingkap pemerhatian suhu inframerah. Menyokong konfigurasi kabel tunggal dan kabel berganda. Boleh dilengkapi dengan penangkap kilat jenis plug-in. Ketinggian kabel standard: 650mm (dari pusat busing ke bahagian bawah ruang kabel). Kabel tunggal setiap fasa. Kabel berganda setiap fasa. Kabel tunggal setiap fasa + penangkap kilat. Diameter lubang kabel primer: 110mm atau 150mm (dipilih berdasarkan saiz kabel). Pusat lubang kabel diselaraskan dengan busing fasa B dan memastikan laluan kabel menegak.
Kaedah Pengembangan
Peralatan pensuisan berpenebat penuh NXGREEN menyediakan dua jenis sambungan pengembangan: pengembangan kabinet bersebelahan dan sambungan pengembangan atas. Apabila disambungkan dengan kabinet berpenebat udara seperti kabinet pengukuran, pengembangan sisi berpenebat udara boleh digunakan.
Sambungan pengembangan sisi sesuai untuk situasi dengan keperluan yang lebih tinggi untuk asas tanah atau ketinggian kabinet yang terhad. Sambungan pengembangan atas memudahkan penggantian pada masa hadapan.
Sistem Interlock
Sistem Interlock Mekanikal
Interlock mekanikal adalah langkah teknikal asas untuk memastikan keselamatan operasi sistem peralatan pensuisan. Sistem interlock NXGREEN menghalang sebarang operasi tidak betul yang mungkin. Pemegang operasi hanya boleh dimasukkan dalam keadaan operasi yang dibenarkan; pintu ruang kabel hanya boleh dibuka apabila kabinet pemakan keluar dibumikan. Hubungan interlock antara pemutus litar vakum, suis pengasingan, suis bumi dan pintu ruang kabel.
| Peralatan Pensuisan | Status Sebenar | Suis Pengasingan | Suis Bumi | Pemutus Litar | Pintu Ruang Kabel | ||||
|---|---|---|---|---|---|---|---|---|---|
| Buka | Tutup | Buka | Tutup | Buka | Tutup | Buka | Tutup | ||
| Suis Pengasingan | Buka | -- | Dibuka kunci | Dibuka kunci | Dibuka kunci | Dikunci | -- | -- | -- |
| Tutup | -- | Dikunci | -- | Dibuka kunci | Dibuka kunci | -- | -- | -- | |
| ... | |||||||||
Interlock "Dua Kunci Satu Anak Kunci"
Unit pemutus litar yang berbeza dan suis bumi menggunakan interlock "dua kunci satu anak kunci". Untuk kabinet A dan B yang hujung kabel keluarannya saling berhubung, sistem memerlukan setiap kabinet dilengkapi dengan interlock dua kunci satu anak kunci. Setiap anak kunci mengunci pemutus litar dan suis buminya sendiri, menghalang suis bumi satu kabinet ditutup secara tidak sengaja sementara pemutus litar di kabinet lain belum dibuka. Logik ini boleh diperluaskan untuk memenuhi keperluan fungsi lain sistem.
Interlock dua kunci satu anak kunci unit pemutus litar dan pengubah: Suis bumi unit pemutus litar dan pintu pelindung pengubah setiap satu dilengkapi dengan peranti interlock anak kunci, tetapi hanya satu anak kunci disediakan. Apabila suis bumi berada dalam kedudukan terbuka, anak kunci tidak boleh dikeluarkan atau diputar, dan pintu pengubah tidak boleh dibuka tanpa anak kunci. Ini melaksanakan interlock "dua kunci satu anak kunci", menghalang pintu pengubah dibuka sementara sisi primer pengubah tidak dibumikan.
Prosedur Operasi
- Buka suis bumi; pintu ruang kabel dikunci serentak.
- Tutup suis pengasingan.
- Lakukan penyimpanan tenaga manual (penyimpanan tenaga automatik apabila menggunakan operasi elektrik).
- Tutup pemutus litar.
- Buka pemutus litar.
- Buka suis pengasingan.
- Selepas mengesahkan lampu penunjuk hidup mati, tutup suis bumi (jika kunci elektromagnet bumi dipasang, buka kunci dahulu).
Buka pintu: Selepas suis bumi ditutup, buka kunci pintu ruang kabel dan angkat ke atas untuk membuka.
Tutup pintu: Masukkan pintu kabinet ke dalam bingkai pintu, gelongsor ke bawah untuk menutup, buka suis bumi, pintu ruang kabel akan terkunci.
Konfigurasi Skema Piawai
Konfigurasi Unit Fungsian Piawai
Unit Pemutus Litar Vakum
Konfigurasi Piawai:
- Pemutus litar vakum VHZ dengan mekanisme operasi
- Suis pengasingan bumi tiga kedudukan EAIS-G dengan mekanisme operasi
- Interlock antara pemutus litar dan mekanisme suis pengasingan/bumi tiga kedudukan
- Bar bas 630A
- Perlindungan mikrokomputer MIC300
- Busing kabel Jenis C/Penderia paparan talian hidup voltan kapasitif
- Paparan talian hidup
- Penunjuk tekanan (1 setiap ruang gas)
- Bar bas bumi
- Interlock antara suis bumi dan pintu kabinet
- Pintu ruang kabel standard
- Ruang voltan rendah standard
- Peranti penguncian standard
- Pengawal suhu dan kelembapan dengan peranti pengeringan
- Bar bas pengembangan sisi
Unit Pautan Bar Bas Berpenggal Pemutus Litar Vakum
Konfigurasi Piawai:
- Konfigurasi sama seperti unit V
- Menambah fungsi pautan bar bas berpenggal
Unit Pengubah Voltan
Konfigurasi Piawai:
- Suis pengasingan bumi tiga kedudukan EAIS-G dengan mekanisme operasi
- Busing kabel Jenis C/Penderia paparan talian hidup voltan kapasitif
- PT dengan fius pelindung dan kepala kabel berpenebat penuh yang sepadan
- Voltmeter
- Paparan talian hidup
- Penunjuk tekanan (1 setiap ruang gas)
- Bar bas bumi
- Interlock antara suis bumi dan pintu kabinet
- Pintu ruang kabel standard
- Ruang voltan rendah standard
- Peranti padlock standard
- Pengawal suhu dan kelembapan dengan peranti pengeringan
- Bar bas pengembangan sisi
Unit Pengukuran
Konfigurasi Piawai:
- 2 pengubah arus pengukuran
- 2 pengubah voltan pengukuran
- Bar bas 630A
- Busing sambungan jenis udara/Penderia paparan talian hidup voltan kapasitif
- Meter elektrik
- Paparan talian hidup
- Bar bas bumi
- Kunci elektromagnet
- Pintu ruang kabel standard
- Pengawal suhu dan kelembapan dengan peranti pengeringan
Unit Bar Bas
Konfigurasi Piawai:
- Bar bas 630A
- Busing kabel Jenis C/Penderia paparan talian hidup voltan kapasitif
- Paparan talian hidup
- Penunjuk tekanan (1 setiap ruang gas)
- Bar bas bumi
- Interlock antara suis bumi dan pintu kabinet
- Pintu ruang kabel standard
- Ruang voltan rendah standard
- Peranti penguncian standard
- Pengawal suhu dan kelembapan dengan peranti pengeringan
- Bar bas pengembangan sisi
Unit Kereta Pengasingan
Konfigurasi Piawai:
- Pemutus litar vakum VHZ dengan mekanisme operasi
- Suis pengasingan bumi tiga kedudukan EAIS-G dengan mekanisme operasi
- Interlock antara pemutus litar dan suis pengasingan bumi tiga kedudukan
- Bar bas 630A
- Busing kabel Jenis C bawah dengan penderia paparan talian hidup voltan kapasitif
- Busing kabel Jenis C sisi dengan penderia paparan talian hidup voltan kapasitif
- Paparan talian hidup
- Penunjuk tekanan (1 setiap ruang gas)
- Bar bas bumi
- Interlock antara suis bumi dan pintu kabinet
- Pintu ruang kabel standard
- Peranti padlock standard
- Pengawal suhu dan kelembapan dengan peranti pengeringan
Konfigurasi Pilihan (semua skema boleh dipilih)
Bar bas pengembangan atas atau busing sambungan berpenebat udara, penunjuk kesalahan litar pintas dan bumi, pengubah arus dan instrumen, penangkap kilat, kepala kabel berganda, peranti pemantauan suhu kepala kabel, ruang voltan rendah ketinggian tambahan, pintu ruang kabel menonjol menebal, pintu kabel dengan tingkap pemerhatian suhu inframerah, peranti interlock anak kunci C-LOCK, kepala kabel, mekanisme operasi elektrik dan litar kawalan, dll.
Komponen Utama
Parameter Pemutus Litar Vakum VHZ-12
| Nama | Unit | Data |
|---|---|---|
| Voltan Kadar | kV | 12 |
| Frekuensi Kadar | Hz | 50 |
| Voltan Tahanan Impuls Kilat Kadar (antara fasa dan ke bumi) | kV | 75 |
| Jarak Jurang Pengasingan | kV | 85 |
| Voltan Tahanan Frekuensi Kuasa Kadar (antara fasa dan ke bumi) | kV | 42 |
| Jarak Jurang Pengasingan | kV | 48 |
| Arus Kadar Bar Bas | A | 630 |
| Arus Kadar Unit Keluar | A | 630 |
| Arus Puncak Kadar | kA | 50 |
| Kapasiti Pengatupan Litar Pintas Kadar | kA | 50 |
| Arus Masa Pendek Kadar Litar Utama (4 saat) | kA | 20 |
| Arus Masa Pendek Kadar Litar Bumi (2 saat) | kA | 20 |
| Arus Pemutusan Litar Pintas Kadar | kA | 20 |
| Hayat Mekanikal Pemutus Litar Vakum | kali | M2 10000 |
| Hayat Mekanikal Suis Pengasingan/Suis Bumi | kali | M0 3000 |
| Pengatupan Litar Pintas | Suis Bumi Kelas E2 | 5 kali |
| Arus Bumi Kadar Pemutus Litar Vakum | kA | 50 |
Parameter Teknikal Suis Pengasingan/Bumi Jenis EAI/S/G-12
| Item | Unit | Suis Pengasingan | Suis Bumi |
|---|---|---|---|
| Voltan Kadar | kV | 12 | 12 |
| Frekuensi Kadar | Hz | 50 | 50 |
| Arus Kadar | A | 630/1250 | 630/1250 |
| Voltan Tahanan Frekuensi Kuasa 1 minit (ke bumi, antara fasa, antara jurang) | kV | 42/48 | 42/48 |
| Voltan Tahanan Impuls Kilat (ke bumi, antara fasa, antara jurang) | kV | 75/85 | 75/85 |
| Arus Tahanan Masa Pendek dan Tempoh (Litar Utama, Litar Bumi) | kA/s | 20/4 | 17.4/2 |
| Arus Tahanan Puncak Kadar | kA | 50/63 | 50/63 |
| Hayat Mekanikal | kali | 3000 | 3000 |
| Tekanan Sentuhan | N | 160 ± 20 | 160 ± 20 |
| Daya Operasi Penutupan Manual | N | ≤ 200 | ≤ 200 |
| Daya Operasi Pembukaan Manual | N | ≤ 200 | ≤ 200 |
| Jarak Sentuhan Bergerak-Tetap | mm | ≥ 110 | 100 |
| Jarak Pusat antara Fasa | mm | 150 ± 1.5 | 150 ± 1.5 |
| Sinkroni Penutupan Suis Bumi | ms | -- | ≤ 2 |
Penangkap Kilat Plug-in NXBOW/LA
Menggunakan getah EPDM untuk penebatan dan perlindungan. Menggunakan teras cakera perintang zink oksida berprestasi tinggi, mempunyai ciri voltan-arus tak linear yang sangat baik, tindak balas gelombang curam yang baik dan kapasiti pengaliran arus yang tinggi. Sesuai untuk aras voltan 6/10 kV, 8.7/10 kV dan 8.7/15 kV.
| Item | Unit | Parameter |
|---|---|---|
| Voltan Kadar | kV | 17 |
| Voltan Operasi Berterusan | kV | 13.6 |
| Arus Nyahcas Nominal | kA | 5 |
| Voltan Sisa di bawah Arus Impuls Gelombang Curam (1/5 μs 5 kA) | kV | ≤ 51.8 |
| Voltan Sisa di bawah Arus Impuls Kilat (8/20 μs 5 kA) | kV | ≤ 45 |
| Voltan Sisa di bawah Arus Impuls Operasi (30/60 μs 500 A) | kV | ≤ 38.3 |
| Voltan Rujukan DC 1 mA | kV | ≥ 24 |
| Arus Bocor pada 75% Voltan Rujukan DC 1 mA | μA | ≤ 50 |
Automasi Pintar
Penyelesaian Automasi Rangkaian Pengagihan
Berdasarkan keperluan automasi rangkaian pengagihan, NXGREEN boleh diintegrasikan dengan sistem automasi pengagihan. Sistem terdiri daripada satu unit komunikasi, pengukuran dan kawalan bersepadu dan berbilang unit kawalan dan perlindungan bebas (satu unit kawalan dan perlindungan sepadan dengan satu selang pemakan).
Unit kawalan dan perlindungan dilengkapi dengan modul perlindungan dan kawalan-pengukuran. Bertanggungjawab untuk melaksanakan fungsi telemetri, pensinyalan jauh, kawalan jauh dan logik perlindungan untuk pemakan yang sepadan (termasuk perlindungan konvensional, automasi pemakan berdasarkan voltan dan arus, dan automasi pemakan teragih pintar), dan mencapai hubungan maklumat dengan unit komunikasi, pengukuran dan kawalan bersepadu melalui bas data.
Sistem automasi boleh mengumpul dan menghantar data berikut:
- Kedudukan pemutus litar, kedudukan suis pengasingan, kedudukan suis pilihan jauh/tempat
- Tindakan perlindungan (termasuk lompatan segera, lebihan arus berperingkat, pembumian)
- Tindakan penutupan semula, kegagalan peranti (abnormaliti atau kegagalan terminal)
- Spring tidak dimuatkan, putus litar kawalan
- Isyarat suhu/kelembapan melebihi had, pemantauan sistem DC, isyarat amaran tekanan rendah SF6, dll., dihantar ke stesen utama automasi pengagihan
Fungsi Pengukuran:
Boleh mengukur voltan bar bas (Uab, Ubc, 3U0), arus (Ia, Ib, Ic, 3I0) dan dua voltan/arus talian masuk, dapat mengira kuasa aktif, kuasa reaktif dan faktor kuasa; dan merekodkan arus litar pintas, arus urutan sifar atau voltan urutan sifar semasa kesalahan pemakan.
Fungsi Kawalan:
Boleh menerima dan melaksanakan perintah jauh dari stesen utama automasi pengagihan, mencapai pengasingan kesalahan dan pemulihan kawasan bukan kesalahan, meningkatkan kebolehpercayaan bekalan kuasa.
Protokol Komunikasi:
Menyokong Grid Negara, Grid Kuasa Selatan dan piawaian teknikal IEC yang berkaitan.
Platform Pengurusan Pengagihan Pintar DAVIDCLOUD
Sistem Operasi & Penyenggaraan Pintar Awan Operasi & Penyenggaraan Kuasa DAVIDCLOUD adalah penyelesaian operasi dan penyenggaraan pintar komprehensif untuk peralatan elektrik, berdasarkan teknologi IoT, pengkomputeran awan dan pengkomputeran tepi. Ia menggunakan penderia kuantiti fizikal tanpa wayar dan meter kuasa tanpa wayar, dengan data dikumpulkan dan diproses oleh terminal pengkomputeran tepi dan disampaikan ke pusat pengkomputeran awan. Sistem DAVIDCLOUD di platform awan berfungsi sebagai hab operasi, menggunakan pengetahuan dan perkhidmatan operasi dan penyenggaraan profesional untuk meningkatkan keselamatan, kebolehpercayaan dan kecekapan operasi keseluruhan peralatan dan sistem.
Sebagai komponen pengagihan voltan sederhana utama dalam Sistem Operasi & Penyenggaraan Pintar Awan Operasi & Penyenggaraan Kuasa DAVIDCLOUD, NXGREEN mencapai pengurusan pengagihan sistem yang komprehensif dan pengurusan pintar.
Ciri Sistem:
- Platform pengurusan pengagihan pintar berdasarkan IoT dan pengkomputeran awan
- Penderia kuantiti fizikal tanpa wayar dan meter kuasa tanpa wayar
- Pengumpulan dan pemprosesan data terminal pengkomputeran tepi
- Analisis dan pemprosesan data besar pusat pengkomputeran awan
- Aplikasi pengetahuan dan perkhidmatan operasi dan penyenggaraan profesional
- Meningkatkan keselamatan, kebolehpercayaan dan kecekapan operasi peralatan dan sistem
Hubungi Kami
Talian Perkhidmatan
400 881 0501
Laman Web Rasmi
Maklumat Syarikat
Hertzman (Hangzhou) Teknologi Kuasa Sdn. Bhd.
Pernyataan Hak Cipta
NXGREEN® adalah tanda dagangan berdaftar Hertzman (Hangzhou) Teknologi Kuasa Sdn. Bhd., haknya dilindungi oleh undang-undang tanda dagangan.
Dapatkan Manual Produk Lengkap
Untuk mendapatkan versi PDF manual produk lengkap, spesifikasi teknikal atau skim tersuai, sila isi maklumat berikut, perunding teknikal kami akan menghubungi anda secepat mungkin.
